紙罐的可印刷面積怎麼算？圓柱體展開圖的設計眉角

紙罐和彩盒、紙袋最大的不同就是「它是圓的」。圓柱體展開後是一個長方形，但這個長方形的寬度不是你直覺想的「直徑」，而是「直徑 × π」。另外，紙罐有接合線、有螺旋紋、蓋面和底部的印刷面積也和你想的不一樣。這篇從設計師的角度，把紙罐展開圖的所有計算和注意事項一次講清楚。

先看紙罐型錄看 MOQ 與交期前往 LINE 詢問

紙罐的基本結構：先搞懂你在設計什麼

紙罐展開圖是印前製程與打樣中的重要選項，常見於茶葉咖啡、保健食品、化妝品、禮品等應用場景，核心優勢在於防潮密封與差異化品牌形象。本文將從專業角度完整解析，幫助品牌與採購人員做出最佳決策。

一個標準的紙罐由三個部分組成：外管（圓柱體的側面）、蓋子（頂部）和底部（可能有金屬底或紙底）。你的設計工作主要集中在外管和蓋面——這兩個是消費者最常看到的面。

外管的結構是一張長方形的紙，捲成圓管後用膠水黏合。黏合的位置就是「接合線」（Seam），接合線的寬度大約 5–8mm。有些紙罐是直捲的（接合線是一條直線），有些是螺旋捲的（接合線是一條斜線螺旋繞上去）。螺旋捲的結構強度更好，但接合線會影響印刷效果——這點等下會講。

蓋子有幾種形式：馬口鐵蓋（金屬）、塑膠蓋、紙蓋。馬口鐵蓋和塑膠蓋通常不印刷（或由蓋子廠商另外印刷），紙蓋則可以和外管一起設計印刷。底部大多是金屬底或紙底加上封膜，通常用來放法規標示和條碼。

圓周計算：展開圖的寬度 = 直徑 × π

這是紙罐設計最基本的數學。紙罐外管展開後是一個長方形，長方形的高度 = 紙罐的高度，長方形的寬度 = 紙罐的圓周 = 直徑 × π（3.14159）。

舉個例子：一個直徑 85mm、高度 130mm 的紙罐（常見的茶葉罐尺寸），展開後的印刷面積是 267mm（85 × π）× 130mm。加上接合線的重疊量（5–8mm），展開圖的總寬度大約是 272–275mm。

注意，這裡的「直徑」是外管的外徑（Outside Diameter），不是內徑。外徑和內徑的差距取決於紙板厚度，通常差 2–4mm。你在設計時使用的是外徑，因為外管的表面才是你要印刷的面。

設計時的圓周寬度建議跟印刷廠確認，不要自己算。因為紙板厚度、捲管工藝的不同，實際的展開尺寸可能和理論值有 1–2mm 的差異。自己算出來的只是參考值，正式設計稿一定要用印刷廠提供的尺寸。

展開圖寬度 = 外徑 × π + 接合線重疊量（5–8mm）
展開圖高度 = 紙罐高度
使用「外徑」計算，不是內徑
正式設計尺寸以印刷廠提供的為準

接合線：LOGO 和重要圖案要避開這裡

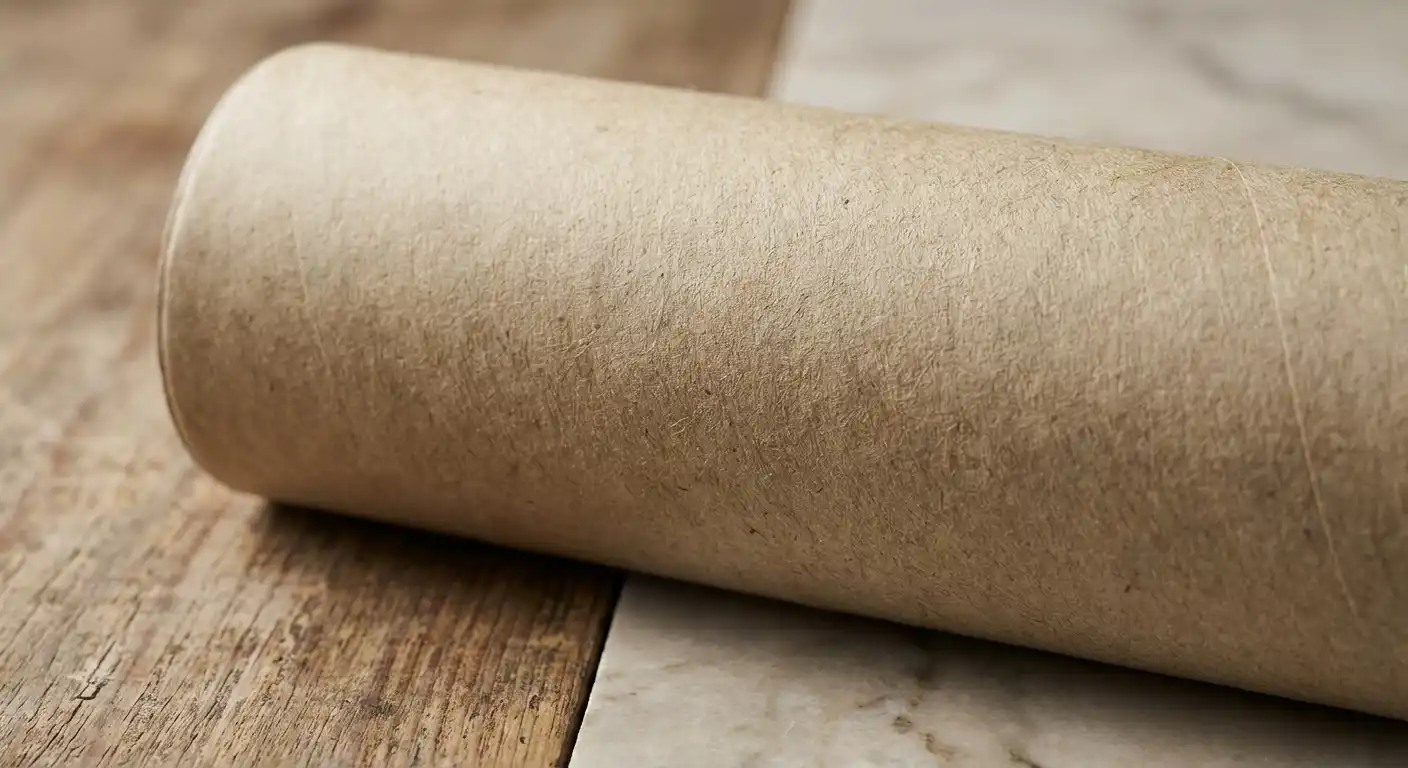

接合線是外管兩端重疊黏合的位置，寬度大約 5–8mm。在接合線的位置，上層紙會蓋住下層紙，形成一個微微凸起的條狀區域。這個位置有幾個問題：印刷圖案會因為重疊而出現輕微的錯位、凸起處的墨色會比平面處深一些、而且觸摸時能感覺到一條「稜」。

所以接合線的位置不應該放 LOGO、品牌名稱或任何重要的圖案。通常接合線會被安排在紙罐的「背面」——也就是消費者正常拿起紙罐時看不到的那一面。但什麼是「正面」什麼是「背面」，要在設計階段就和印刷廠約定好。

在展開圖中，接合線的位置就是長方形的左邊緣或右邊緣（重疊的區域）。設計時在接合線附近 10mm 範圍內不要放重要圖案。如果你的設計是環繞式的（360 度圖案繞一圈），接合線處的圖案接縫需要精心處理——讓圖案在接合處自然銜接，避免明顯的斷裂感。

螺旋紋：為什麼罐身上有一條斜線？

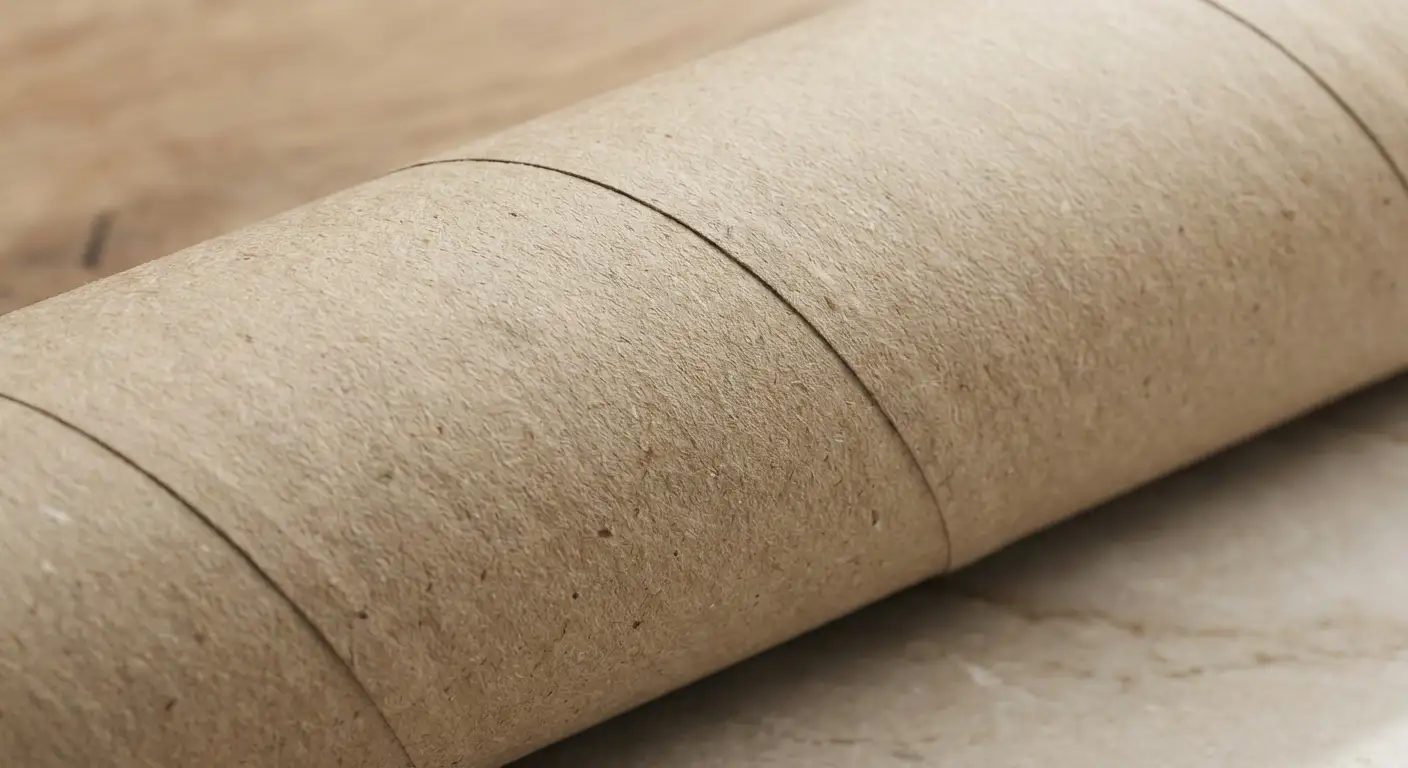

很多設計師第一次看到紙罐成品時會問：「為什麼上面有一條斜線？」那是螺旋捲管的接合線。螺旋捲管（Spiral Winding）是把紙條以螺旋角度捲繞而成的管體，接合線會呈現螺旋狀繞在罐身上。

螺旋紋是一個微微凸起的條紋，在淺色底的印刷面上可能會看得到。覆膜可以減輕螺旋紋的可見度，但無法完全消除。在設計上有幾個應對方式：

第一，用深色底色。深色底色（深藍、黑色、酒紅）可以有效遮蓋螺旋紋，讓它幾乎看不見。第二，用有紋路的設計。幾何圖案、線條、密集的圖案元素可以分散視覺注意力，讓螺旋紋不那麼明顯。第三，用帶有質感的紙材。牛皮紙、觸感紙本身就有紋路，螺旋紋會被紙材紋路融合。第四，如果品牌對表面要求極高，可以選擇直捲管（沒有螺旋紋），但直捲管的結構強度比螺旋捲管差，尺寸選擇也比較受限。

螺旋紋是螺旋捲管的接合線，微凸可見
深色底色、密集圖案、質感紙材可有效遮蓋
覆膜可減輕但無法完全消除
直捲管無螺旋紋但結構強度較差

印刷安全區和出血

紙罐的出血設定和彩盒類似，上下各留 3mm。但左右兩側不用額外留出血——因為左右兩側是接合線，上層會蓋住下層，不存在裁切白邊的問題。

安全區方面，重要內容距離上下邊緣至少 5mm，距離接合線至少 10mm。上下邊緣 5mm 的安全區比彩盒大一些，因為紙罐的上下邊緣在捲管成型後會被蓋子和底蓋遮住一部分（大約 2–3mm），加上裁切誤差，5mm 是比較安全的距離。

另一個特殊考量是：紙罐是圓的，消費者同時只能看到大約 1/3 的罐身面積（120 度左右的弧面）。這意味著你的主視覺（LOGO、品牌名稱、產品名稱）應該集中在正面 1/3 的範圍內，不要分散在整個圓周上。背面 1/3 可以放法規標示和次要資訊，側面 1/3 可以放裝飾圖案或輔助資訊。

上下出血：3mm
左右不需要出血（接合線重疊處理）
安全區：上下邊緣 5mm，接合線附近 10mm
主視覺集中在正面 1/3 範圍（約 120 度弧面）

設計稿怎麼交？

紙罐的設計稿交法比彩盒簡單，因為就是一個長方形。但有幾個容易出錯的地方要注意。

第一，檔案方向。展開圖的「高度方向」對應紙罐的高度（上下方向），「寬度方向」對應圓周。如果你把方向搞反了，印出來的圖案會是橫的。在展開圖上標示「上」和「下」的方向，並標示「正面」的位置。

第二，接合線位置的標示。在展開圖中用特別色標示接合線的位置和寬度，讓印刷廠知道哪些區域會被重疊覆蓋。通常接合線放在展開圖的最右側或最左側。

第三，如果蓋面也要印刷，蓋面的設計稿要單獨給。蓋面的可印刷面積取決於口徑和蓋子形式，圓形設計稿的直徑 = 蓋面外徑 - 折邊（通常 2–3mm），出血另外加 3mm。

第四，色彩模式 CMYK、解析度 300dpi、文字轉外框——這些基本規範和所有印刷品一樣，就不贅述了。

更多相關資訊可參考 Pantone 色彩系統。更多相關資訊可參考 The Dieline 包裝設計媒體。

本文圖片僅供業務溝通說明使用。文中所列價格資訊僅供參考，實際費用依規格、數量與印刷工藝而定，以業務正式報價為準。

常見問題

紙罐的展開圖模板要跟誰要？

跟紙罐印刷廠索取。告訴他們你的紙罐規格（外徑、高度、紙材），他們會提供展開圖模板（通常是 AI 格式），上面已經標示好接合線位置、出血範圍和安全區。在模板上設計是最不容易出錯的方式。

環繞式設計（360 度圖案）可以做嗎？

可以，但接合線處的圖案銜接需要特別處理。接合線的重疊量大約 5–8mm，這段範圍內的圖案會被蓋住，所以設計時要讓圖案在接合處自然斷開或無縫銜接。建議用有規律的 pattern 或漸層做環繞設計，比具象圖案更容易處理接縫。

紙罐上可以做燙金和局部 UV 嗎？

可以，但需要在平面紙張狀態（捲管之前）完成加工。燙金和 UV 的位置要避開接合線（重疊處會影響效果）和上下邊緣（被蓋子遮住）。加工完成後再捲管，所以圓弧面上的加工效果和平面看起來會有一點差異——建議一定要做打樣確認。

螺旋紋可以完全消除嗎？

使用直捲管可以避免螺旋紋，但直捲管有尺寸限制（通常直徑較大才能做直捲），而且結構強度不如螺旋捲管。另一個方式是外管加覆膜（亮膜或霧膜），覆膜後螺旋紋的凸起感會被壓平很多。如果是觸感紙或有紋路的設計，螺旋紋幾乎看不出來。

內管和外管有什麼差別？

外管是消費者看到的印刷面，內管是管體內部的結構層（灰色紙板或白色紙板），消費者看不到。設計師只需要設計外管的印刷面。但如果你的產品需要開蓋後內管也好看（例如高端禮品罐），可以要求內管使用白色紙板，或在外管內側加印。

紙罐的設計稿可以用 Illustrator 做嗎？

建議用 Illustrator。紙罐展開圖是一個長方形，在 AI 中處理向量和圖層很方便。設計好之後存成 AI 或 PDF/X-1a 格式送印。如果你的設計包含大量照片，可以在 Photoshop 中處理好後置入 AI。不建議用純 Photoshop 做，因為紙罐展開面積大，300dpi 的 PSD 檔會很吃資源。
